#1 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 19 octobre 2009 - 11:43

Bonjour à tous,

Donc comme le dis le titre je me permet de vous mettre ici l'avancement du montage de mon Titan Reaver Forge qui accompgnera mes sistas (mais bon ça c'est à voir dans la section galerie pour ceux que sa intéresse tongue.gif )
Après avoir monté quelques warhounds et autres piéces en tout genre Forge World j'ai déjà eu pas mal de questions autour de moi concernant comment tu fais si ? comment tu fais sa ? etc ...

Donc je me suis dis autant faire un reportage de A à Z de la préparation au montage de ce Titan ! Au moins je pense que toutes les questions que vous pouvez vous poser seront dedans....
Bon tréve de Blabla voici donc ce petit reportage qui avancera pas à pas heinn .... je ne vais pas non plus tout monter en une semaine je préfère prévenir ! Là j'ai décidé d'attaquer en paralléle de la peinture de mes sistas pour dire de changer le quotidien blink.gif

Allons-y donc :
Première étape faire appel à sa logique ! tongue.gif Bah oui quoi qui dis Titan, dis marcheur donc autant commencer par monter ces jambes cela permet déjà de créer la première dynamique et de lui donner une certaine position selon votre désir ! Vous allez me dire logique ! Moi je vous répondrai que la logique n'est pas inée chez certaines personnes blink.gif

Bon bref allons-y avec les jambes de se Reaver :

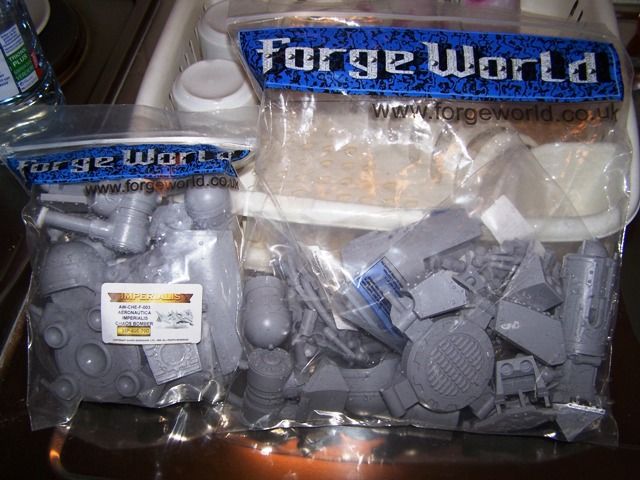

Première étape bien repérer les différentes piéces nécessaires pour la jambe droite et gauche que l'ont peux conditionner individuellement si c'est nécessaire pour ça aider vous de la notice ! Voici donc le résultat une fois le trie effectué :


Ensuite faire couler un bon bain d'eau chaude avec du produit vaisselle :


Tremper vos piéces à dégraisser durant mini 24 heures comme ceci ! (Ici ça se voit pas sur la photo mais j'ai mes deux jambes de reaver à tremper !)


Voilà pour le moment la suite dans 24 heures toujours en photos
A plus
Sub'
<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#2 Flogus

Flogus
  • Administrateur
  • 2 859 Messages :

Posté 19 octobre 2009 - 13:17

Citation (Subotei @ lundi 19 octobre 2009 à 12:43) <{POST_SNAPBACK}>
Ensuite faire couler un bon bain d'eau chaude avec du produit vaisselle :

C'est pas un peu dangereux de conseiller le bain d'eau chaude ?
On parle de résine, hein, alors le risque de ramollir et de tordre des pièces n'est pas inexistant.
La charte du forum et LeConjugeur sont vos amis.
Mon blog : Les Figs de Flogus

#3 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 19 octobre 2009 - 14:15

Citation (Flogus @ lundi 19 octobre 2009 à 14:17) <{POST_SNAPBACK}>
Citation (Subotei @ lundi 19 octobre 2009 à 12:43) <{POST_SNAPBACK}>
Ensuite faire couler un bon bain d'eau chaude avec du produit vaisselle :

C'est pas un peu dangereux de conseiller le bain d'eau chaude ?
On parle de résine, hein, alors le risque de ramollir et de tordre des pièces n'est pas inexistant.


Non ce n'est pas dangereux !
Enfin en ce qui me concerne je n'ai jamais eu de soucis il est dangereux si sous l'eau chaude tu lui met une contrainte mais là posé dans l'eau comme ça sans aucun poids dessus ou aucune force d'exercée il n'y a aucun danger !

De plus l'eau chaude est quasi obligatoire car le dégraissant agit encore mieux avec l'eau chaude c'est chimique.

Voilà pour ma réponse.
Sub'


Ce message a été modifié par Subotei - 19 octobre 2009 - 14:16.

<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#4 salgin

salgin

    Paladin du Zhobby

  • Membres PAJO
  • 4 178 Messages :

Posté 19 octobre 2009 - 15:50

Citation
C'est pas un peu dangereux de conseiller le bain d'eau chaude ?
On parle de résine, hein, alors le risque de ramollir et de tordre des pièces n'est pas inexistant.


Pareil que Subotei.

L'eau chaude n'aura de réelle incidence que si tu fais un bain TRES chaud (au dessu de 40°C). En dessous, ca n'altère pas les pièces. D'autant qu'avec le temps ca va refroidir.

Bon sinon, Subotei oublie de le dire (ou compte peut-être le faire après) mais plonger les pièces dans un liquide dégraissant n'est interessant et utile que si on les frottes ensuite.
La brosse à dent est votre amie pour cette étape.

Salgin


<b>Paladin du Zhobby !!</b>
<b>Fier de son Identité Canine visible <a href="http://salgin.canalblog.com/" target="_blank">ici !</a></b>

#5 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 19 octobre 2009 - 17:27

Donc comme promis voici la suite avec le brossage des piéces une par une avec une vieille brosse à dents, voici donc le résultat une fois le tout fait :




Merci salgin de la remarque ! Comme le dis vinzz' la brosse à dents est votre amie cela est long mais indispensable

Une fois tout ça effectué ! On recoule un bain d'eau chaude et on retrempe le tout durant encore 24 heures :


Voilà pour le moment les amis !
Rien de bien passionant pour le moment mais bon je vous explique tout même le plus chiant tongue.gif

A plus
Sub'

<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#6 HellDuck

HellDuck
  • Membres
  • 208 Messages :

Posté 19 octobre 2009 - 20:34

Vaste projet que je vais suivre avec beaucoups d'interet, je me suis attaqué à un titan Eldars l'année dernière et ça m'a calmé alors quand je vois les photos je te souhaite beaucoup de courage happy.gif

Question conne : A quoi ça sert de faire 2 sacs avec les pièces de chaque jambes si c'est pour tout mélanger dans le lavabo juste après ? tongue.gif

Pour te prouver que tu as raison de tout montrer y compris les étapes les plus chiantes, je te dirais simplement que pour ma part je ne laisse pas tremper autant de temps et j'ai régulièrement des problèmes donc à partit de maintenant je sais comment ne plus avoir de problèmes. Merci smile.gif

#7 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 19 octobre 2009 - 21:27

Citation
Vaste projet que je vais suivre avec beaucoups d'interet, je me suis attaqué à un titan Eldars l'année dernière et ça m'a calmé alors quand je vois les photos je te souhaite beaucoup de courage

Merci de l'intéret mais bon dans la famille on a l'habitude de ce genre de piéce lol ! Je suis on va dire le monteur officiel de forge de la famille lol

Citation
Question conne : A quoi ça sert de faire 2 sacs avec les pièces de chaque jambes si c'est pour tout mélanger dans le lavabo juste après ?

Juste qu'à la livraison on vérifie que toutes les piéces sont présentes et donc du coup on prépare les sacs en conséquences afin de pouvoir monter étape par étape ! car d'une tout le Titan ne rentre pas dans le lavabo tongue.gif et de deux je monte étape par étape donc cela me permet de retrouver mes petits lol tongue.gif

Citation
Pour te prouver que tu as raison de tout montrer y compris les étapes les plus chiantes, je te dirais simplement que pour ma part je ne laisse pas tremper autant de temps et j'ai régulièrement des problèmes donc à partit de maintenant je sais comment ne plus avoir de problèmes. Merci

De rien c'est vrai que c'est chiant d'attendre 72 heures avant de pouvoir tater de la résine mais bon c'est chiant de ce précipiter et de voir tout son travail tomber en ruine au niveau peinture parce qu'on a pas su attendre deux jours pour les laver correctement glare.gif

Enfin voilà donc là sa trempe jusque demain et ensuite j'étale tout sur un linge propre en séchage naturel encore 24 heures !
Donc je pense que vous aurez des photos du début de montage pour ce week sachant que j'aimerai terminer mes 3 sistas de ma première escouade aussi cette semaine pour pouvoir me concentrer une semaine ou deux sur les jambes du reaver cool.gif

A plus
Sub'

Ce message a été modifié par Subotei - 19 octobre 2009 - 21:30.

<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#8 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 20 octobre 2009 - 15:32

On continue avec toujours du brossage à la brosse à dents mais cette fois avec de l'eau clair bien entendu !
Une fois le tout bien brosser moi j'étale tout sur un vieux calendrier recouvert d'une serviette propre et je laisse sécher à l'air durant 24 heures afin que toute l'eau ne sois plus là pour la phase de montage car eau + colle pas bien ^^
Donc une photo de l'étalage séchage (Pour info 50 Piéces par jambes soit 100 Piéces sur mon calendrier)



Voilà pour le moment les amis cool.gif

Y a plus qu'à attendre

Sub'
<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#9 hystugaya75

hystugaya75
  • Membres
  • 26 Messages :

Posté 20 octobre 2009 - 18:59

Question somme toute un peu stupide (pas frapper) mais pourquoi dégraisser ,ils mettent de l'huile dessus ?
Nous allons reconstruire notre empire piétiné par ces usurpateurs !!!
http://www.warmaniaf...showtopic=40351

#10 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 20 octobre 2009 - 19:11

Citation (hystugaya75 @ mardi 20 octobre 2009 à 19:59) <{POST_SNAPBACK}>
Question somme toute un peu stupide (pas frapper) mais pourquoi dégraisser ,ils mettent de l'huile dessus ?


Je vois que j'ai bien fais de faire ce reportage cool.gif moi qui penser que tout le monde connaissait !
C'est juste que lorsqu'il moule la résine ils mettent une sorte de cire sur le moule afin que la piéce en résine se démoule mieux !
Donc les piéces sont grasses et il faut donc les nettoyer sinon la peinture se décollent dans le temps

A plus
Sub'
<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#11 hystugaya75

hystugaya75
  • Membres
  • 26 Messages :

Posté 20 octobre 2009 - 19:22

Fégnant d'anglais !!! Au prix que ça coute ils pourraient le faire !! tongue.gif
Nous allons reconstruire notre empire piétiné par ces usurpateurs !!!
http://www.warmaniaf...showtopic=40351

#12 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 20 octobre 2009 - 21:06

Citation (hystugaya75 @ mardi 20 octobre 2009 à 20:22) <{POST_SNAPBACK}>
Fégnant d'anglais !!! Au prix que ça coute ils pourraient le faire !! tongue.gif


Ca fait partis du hobby chez forge !!! biggrin.gif
<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#13 WolfRider

WolfRider

    Vieux con, grincheux et inculte

  • Grand Ancien
  • 659 Messages :

Posté 21 octobre 2009 - 09:40

pas seulement chez forge.. aucuns fabriquant de figurines résines ne les dégraisse..

Qui plus est, outre la cire de démoulage, la résine en elle même est grasse avant durcissement, la chaleur dégagée pendant la réaction chimique de l'epoxy (polymérisation)..

bref.. en gros.. faut toujours faire une passe minimum dans un bain pour dégraisser tout ça.
Du calme les loups, il y en aura pour tout le monde !
Et n'oubliez pas de lire la <a href='http://www.warmaniaf...?act=boardrules' target='_blank'><b>Charte</b></a> et la liste des <a href='http://www.warmaniaf...?showtopic=3798' target='_blank'><b>Abréviations</b></a>.

#14 pol de leon

pol de leon
  • Membres
  • 35 Messages :

Posté 21 octobre 2009 - 14:18

Slt
J'ai une question j'ai déja des pieces forges , passage au bain obligatoire avec du produit vaisselle jusqu'a la tout va bien et brosse a dent a pile moins fatiguant , et je viens de voir que ma femme vient d'acheter un produit miracle peut etre ,je peux citer la marque , c'est ajax professional ulta dégraissant , c'est une bouteille mauve avec un pulvérisateur jaune , le produit se présente sous forme de mousse. J'ai lu a notice et on peut l'utiliser sur un salon de jardin donc ma question quelqu'un a déja utilisé un produit identique ou je teste le premier et quel risque pour la résine.

ps : désolé de polluer ton sujet avec ma question , mais je vais suivre ton sujet avec intéret car je monte également mon reaver mais sauf que j'ai commençé par le haut et il me reste les jambes a faire.

@+

#15 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 24 octobre 2009 - 21:41

Citation
Slt
J'ai une question j'ai déja des pieces forges , passage au bain obligatoire avec du produit vaisselle jusqu'a la tout va bien et brosse a dent a pile moins fatiguant , et je viens de voir que ma femme vient d'acheter un produit miracle peut etre ,je peux citer la marque , c'est ajax professional ulta dégraissant , c'est une bouteille mauve avec un pulvérisateur jaune , le produit se présente sous forme de mousse. J'ai lu a notice et on peut l'utiliser sur un salon de jardin donc ma question quelqu'un a déja utilisé un produit identique ou je teste le premier et quel risque pour la résine.

ps : désolé de polluer ton sujet avec ma question , mais je vais suivre ton sujet avec intéret car je monte également mon reaver mais sauf que j'ai commençé par le haut et il me reste les jambes a faire.

Salut,

Moi perso je préfère rester à l'anciennes école au moins je suis sur au prix de la piéce ! maintenant si tu veux tester et nous donner ton ressentis n'hésite pas mais test sur un bras de dread ou autre au moins cela ne fera pas mal au cul ! lol ^^ tongue.gif

Donc sinon je chome pas et donc on commence le montage comme prévu ! Maintenant que je viens de finir ma première escouade de Sistas...
On commence par les petits cuissots du reaver, voici donc les piéces les composant brut de pomme aprés lavage voir ci-dessus !


On passe à l'ébavurage de ces 4 piéces ! Compter environ 30 mn pour l'ensemble car sa reste des grosses piéces donc plus faciles à travailler ! Une fois cette étape faire comme à mon habitude on passe au "tigeage" ! Donc on perce et contre perce l'ensemble :


Ensuite on vient insérer les tiges prédécoupées :


Et viens le collage de l'ensemble à la super glue; voici donc le résultat final :


Ces opérations sont donc à renouveler fois 2 !

A bientôt
Subotei
<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#16 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 24 octobre 2009 - 23:25

Pour les couche tard voici une petite suite !

Ensuite on enchaine sur les tibias du titan donc au nombre de deux hein ....
Voici les piéces aprés ébavurages habituelles + "tigeage" :


Un petit zoom :


Ensuite une fois le boulot bien préparé y a plus qu'à !!!


Et encore un petit zoom pour la route :


Voilà pour aujourd'hui Bonne nuit les enfants !

A bientôt
Subotei

PS : Pour parler chiffre sur les cuissot plus tibia seulement 14 Piéces ont été assemblées sur les images ci-dessus sachant que je vous ai parlé de 100 Piéces pour l'ensemble des jambes donc voilà comme quoi forge nous a encore sortis une piéce dignement détaillée avec ces petits pistons que j'affectionnent par dessus tout ! glare.gif

<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#17 Dark MgR

Dark MgR
  • Membres
  • 112 Messages :

Posté 27 octobre 2009 - 23:12

C'est bien beau tout ça !

Par contre je suis un peu ... déprimé parce que j'ai acheté un Pylon Nécron de FW et j'ai pas les étapes que tu as montré :s. Je n'étais pas au courant de cela ! Ah hérésie ne me prenez pas mon Pylon ! Non glare.gif .
MOD Anghron: pas d'images en signature, merci.

#18 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 28 octobre 2009 - 06:02

Citation (Dark MgR @ mardi 27 octobre 2009 à 23:12) <{POST_SNAPBACK}>
C'est bien beau tout ça !

Par contre je suis un peu ... déprimé parce que j'ai acheté un Pylon Nécron de FW et j'ai pas les étapes que tu as montré :s. Je n'étais pas au courant de cela ! Ah hérésie ne me prenez pas mon Pylon ! Non glare.gif .


Que veux tu dire ? Tu ne l'as pas lavé ? Préparé ?
Car ces étapes sont primordiales si tu veux que ta peinture tienne bien sad.gif

Au pire si tu l'as juste monté et non peint tu peux tenter de le nettoyer complet dans un évier ou autre

A plus
Sub'
<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#19 Subotei

Subotei

    Mr Sistas

  • Animodérateur Modélisme
  • 421 Messages :

Posté 11 novembre 2009 - 20:09

Bonsoir,

On continue avec aujourd'hui les carters de protection "protége tibia" on va dire ^^
Voici donc les piéces brut :


Aprés avoir préparé les piéces on commence le montage des piéces toujours en tigeant :



Voici le résultat final :


Et maintenant vient l'adaptation de ces deux cartes sur le tibia du titan, toujours en tigeant !!!


Voilà pour le moment les copains

A bientôt
Subotei

<i>" Le cri d'un garde tyranide le fit se retourner, et son visage devint livide lorsqu'il comprit ce qu'il allait lui arrivé ..."</i>

#20 aubec

aubec
  • Membres
  • 5 Messages :

Posté 29 novembre 2009 - 16:40

Miam!!! ayant déjâ suivi les travaux du monsieur (tour de la peste, hierophant...) j'ai hâte de voir la suite!!!bonne continuation
